Закрытые трей-копинги для снятия оттисков

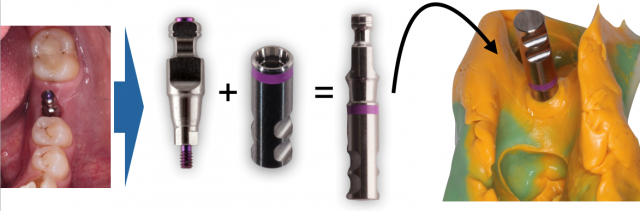

Закрытые трей-копинги для снятия оттисков — это высокоточные компоненты, используемые в имплантологической стоматологии для точной передачи положения зубных имплантов в лабораторные модели. Эти специализированные инструменты состоят из трех основных элементов: обработанной интерфейсной части, которая надежно соединяется с платформой импланта, корпуса для переноса, который остается в оттискном материале, и механизма извлечения, который позволяет отделить копинг от аналога импланта.

Этот дизайн делает их особенно ценными для реставраций с одним элементом и случаев с ограниченным межкускусным пространством. Их прецизионно обработанные поверхности обеспечивают точное позиционирование аналога при сохранении совместимости с основными имплантационными системами. В компании Manners Technology эти компоненты производятся с точностью до суб-10μm с использованием медицинского титана, что гарантирует надежную работу в клинических условиях.

Применение закрытых трей-копингов для снятия оттисков

Закрытые трей-копинги для снятия оттисков представляют собой особый подход к снятию оттисков на уровне импланта, характеризующийся их компактным, автономным дизайном, который контрастирует с удлиненной проекцией систем с открытым трей. Эти прецизионные компоненты работают по принципиально другому принципу — оставаясь внутри рта во время первоначального удаления трей, а затем вручную передаются на аналог в лаборатории. Их механизмы удержания с пружинным или фрикционным креплением поддерживают точное позиционирование, позволяя при этом контролируемое отсоединение. Клинические применения систем с закрытым трей показывают их особую эффективность в ситуациях с ограниченным пространством, таких как задние одиночные коронки с менее чем 4 мм межкускусного зазора, случаи с ограниченной глубиной вестибюля и полные конверсии немедленных съемных протезов. Они предлагают упрощенные клинические протоколы, которые сокращают среднее время пребывания пациента на кресле до 3,2 минут по сравнению с 5,8 минутами для методов с открытым трей, устраняя необходимость в модификации трей и служат ценными инструментами для предварительных оттисков для многоэтапных процедур.

Технические различия между этими системами становятся очевидными в их требованиях к производству. В то время как обе системы поддерживают точность интерфейса в пределах 15μm, закрытые трей-копинги требуют более строгого контроля углового положения ±0,2° по сравнению с ±0,5° для открытых трей, что отражает более сложную методологию их переноса. Их специализированные механизмы удержания включают микроспружинные каналы с лазерной полировкой, поверхности для сцепления с покрытием из нитрида титана и противовращающиеся поверхности, обеспечивающие повторяемость позиционирования с точностью 2-5μm. Биологические преимущества закрытых трей включают уменьшение травмы десен при извлечении, лучшее сохранение профилей эмульсии и более низкий риск обрушения мягких тканей в заживших участках — особенно полезно для случаев с тонким биотипом и толщиной десны 0,5-1 мм.

Новые инновации в технологии закрытых трей обещают захватывающее будущее. Эволюция модульных систем, позволяющих преобразование между закрытыми и открытыми конфигурациями, еще больше усиливает их универсальность. Техническая прогрессия показывает, как закрытые трей-копинги развились в нечто большее, чем просто альтернатива открытым трей-системам, устанавливая себя как изощренные решения с уникальными преимуществами в современной имплантационной протезировании. Их дальнейшее совершенствование через инновации точного производства компании Manners гарантирует, что они останутся незаменимыми инструментами, которые дополняют, а не конкурируют с открытыми трей-системами, предоставляя клиницистам более широкий спектр вариантов для решения различных клинических задач при соблюдении самых высоких стандартов точности и эффективности.

Процесс производства закрытых трей-копингов для снятия оттисков

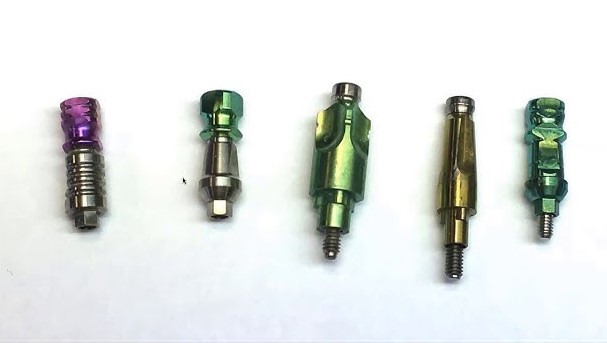

Закрытые трей-копинги для снятия оттисков представляют собой чудо стоматологической инженерии, где микроскопическая точность встречается с клинической функциональностью. Эти компоненты, обычно имеющие высоту от 4 до 6 мм и диаметр от 2,5 до 4 мм, включают три ключевые зоны: интерфейс импланта, воспроизводящий точные геометрии соединений, центральное тело с удерживающими функциями и гладкую переходную область для адаптации материала оттиска. Их компактный дизайн скрывает сложный процесс производства, необходимый для достижения требуемых tolerancий ±10μm при включении деликатных механизмов удержания, которые должны выдерживать многократное клиническое использование.

Процесс производства начинается с сертифицированных стержней из титановый сплавов, которые проходят строгую проверку материалов. Каждый брусок подвергается спектрографическому анализу для подтверждения химического состава и ультразвуковой проверке для выявления подповерхностных дефектов — критически важные этапы, поскольку компоненты должны сохранять стабильность размеров в процессе множества циклов стерилизации. Исходный материал точно отрезается с помощью наших пил с ЧПУ, которые поддерживают точность длины ±0,01 мм, обеспечивая стабильные начальные условия для последующих операций механической обработки.

В компании Manners точная обработка производится на высокоточных швейцарских станках с двойными шпинделями и возможностью работы с живыми инструментами. Основной шпиндель сначала создает геометрию интерфейса импланта, используя микроинструменты диаметром всего 0,3 мм для обработки сложных внутренних элементов, таких как шестигранники или конусные соединения. Этот этап требует исключительной точности, при этом линейные моторы поддерживают точность позиционирования в 1μm, а передовые системы охлаждения контролируют тепловое расширение. Подшпиндель затем завершает центральное тело и элементы удержания в одной последовательности зажима, обеспечивая идеальное выравнивание всех частей.

Механизм удержания представляет собой уникальные задачи для производства. Для конструкций с пружинами микрофрезерование создает прецизионные каналы шириной всего 0,3-0,5 мм, которые затем подвергаются электрополировке для устранения микроскопических заусенцев, которые могут повлиять на движение пружины. Варианты с фрикционным зажимом получают покрытия из нитрида титана, нанесенные методом физического осаждения из пара, создавая постоянное поверхностное трение при сохранении биосовместимости. Manners использует специализированные методы шлифовки для обработки противовращающих плоскостей, которые достигают субмикронных финишных поверхностей, обеспечивая надежное сцепление без преждевременного износа.

Процессы отделки поверхности адаптированы к каждой функциональной зоне. Интерфейс импланта подвергается электрохимическому полированию для достижения зеркального финиша Ra 0,4μm, который облегчает точное соединение и предотвращает бактериальную адгезию. В отличие от этого, центральное тело получает контролируемую микро-структуризацию через специализированное абразивное обработку потока, создавая поверхностные паттерны 50-100μm, которые оптимизируют удержание оттискного материала без ухудшения извлечения. Лазерные маркировочные системы наносят коды идентификации с точностью глубины 30μm, обеспечивая отслеживаемость без создания точек концентрации напряжений.

Протоколы обеспечения качества компании Manners исключительны строго, что отражает клиническую важность компонентов. Каждая производственная партия проходит инспекцию с использованием координатно-измерительной машины (CMM) с повторяемостью 1μm. Весь процесс производства отражает сложный баланс между точной инженерией и клинической функциональностью. От суб-10μm толерантности интерфейса импланта до оптимизированной текстуры поверхности зоны удержания, каждая деталь служит как механическим, так и биологическим требованиям.
